Improved Thermocouple Contact in Graphite Boat (改善3130型号热电偶在石墨舟的接触)

[Read the English version of the blog here.]

SST Vacuum Reflow Systems 最近推出升级质量的石墨模具。随着时间推移,舟边上的热电偶孔开始磨损,有时会造成不准确的温度读数,或甚至更糟糕的是,造成热电偶脱离舟体。因热电偶孔的损害,最终可能需要更换舟。

SST 为了提高3130型号舟的使用寿命,改进之一是提供了热电偶孔的附加选项。这些选项能减低因热电偶重复安置到舟所造成过早失效的机率。

以下是几种 SST所提供的解决方案︰

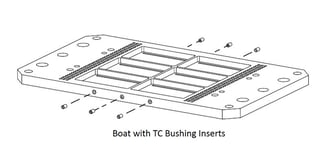

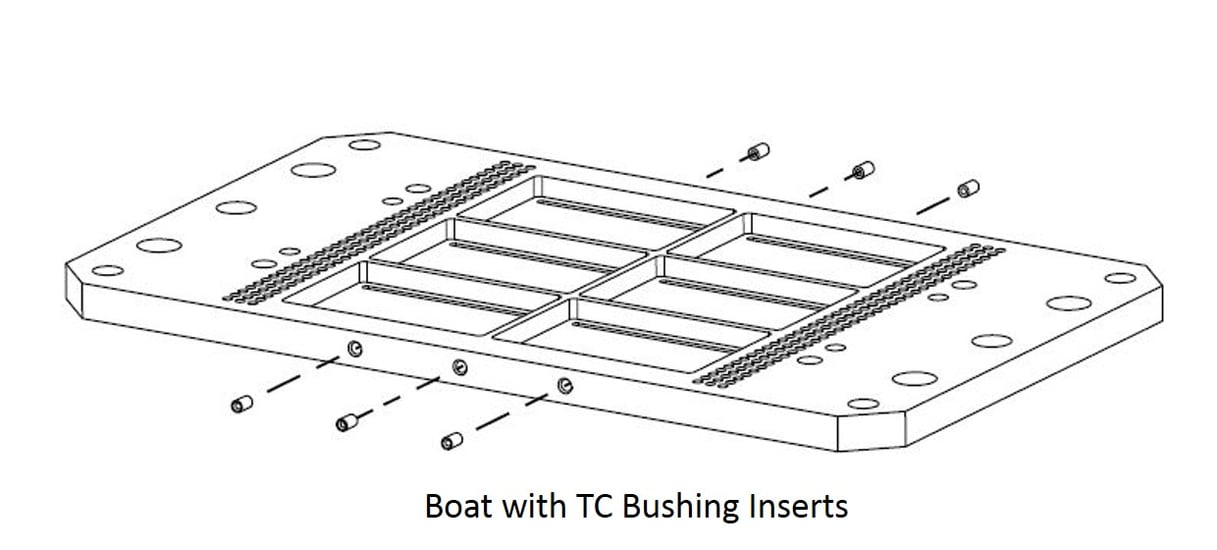

1. 特殊金属衬套

这种衬套是以压接式插入热电偶孔。 钼是一种比石墨多更坚硬的材料,因此,它可防
止因热电偶重复插入对石墨舟的损害。 此选项可用到所有新的模具设计或提升客户现有的模具舟. 能否提升得 根据其使用状况而定。


2. 更深层次的热电偶孔

SST 有能力修改现有的舟(请SST咨询), 其方案是加深热电偶的孔,以确保热电偶丝和石墨舟之间更安全接触。

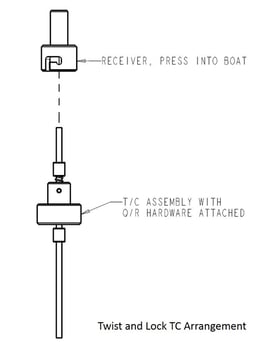

3. 扭锁类型

扭锁连接头是压接入石墨舟的热电偶孔内。匹配连接头需要与热电偶导线压接。 此选项确保热电偶丝与石墨舟经过多次重复插入后还能保持安全连接。
